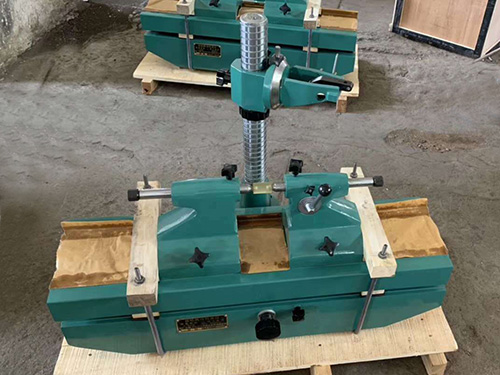

新型偏摆检查仪配有一对莫氏4#的硬度优良，提高了偏摆仪的测量精度，扩大对被测零件的支撑重量，可测量精度适宜零件的径向、端面和斜向圆跳动。表架设计精巧合理，上下、前后、左右调节平稳自如，操作方便，表架刚性好，提高了检测仪器的灵敏性。
新型偏摆检查仪主要技术参数：
径向回转精度0.001mm。
侧导轨在全厂上对两优良连线的平行度0.005mm(A03、B03型)，0.008mm(A05、B05型),0.02mm(A10、B10型)。
被测零件直径250mm。
被测零件大的长度300mm,500mm,1000mm。
如何使用偏摆检查仪测量端面圆跳动
一、测量器具：
l、偏摆检查仪
2、百分表或千分表
3、杠杆百分表
二、偏摆检查仪的主要技术指标：
型号：PHY3017
测量范围：大的长度：300mm直径：270mm
精度：两优良连线对仪器导轨面的平行度误差小于等于0.04mm
三、测量步骤：
1、径向圆跳动的测量：
⑴将零件擦净，置于偏摆仪两优良之间（带孔零件要装在心轴上），使零件转动自加，但不允许轴向串动，然后固紧二优良座，当需要卸下零件时，一手扶着零件，一手向下按手把L即取下零件。
⑵将百分表装在表架上，使表杆通过零件轴心线，并与轴心线大至垂直，测头与零件表面接触，并压约缩1～2圈后紧固表架。
⑶转动被测件一周，记下百分表读数的大的值和小值，该大的值与小值之差，为I－I截面的径向圆跳动误差值。
⑷测量应在轴向的三个截面上进行（如图），取三个截面中圆跳动误差的大的值，为该零件的径向圆跳动误差。
2、端面圆跳动的测量：
⑴将杠杆百分表夹持在偏摆检查仪的表架上，缓慢移动表架，使杠杆百分表的测量头与被测端面接触，并予压0.4mm测杆的正确位置。
⑵转动工件一周，记下百分表读数的大的值和小值，该大的值与小值之差，即为直径处的端面跳动误差。
⑶在被测端面上均匀分布的三个直径处测量，取其三个中的大的值为该零件端面圆跳动误差。
